از طریق سه روش می توان رنج اندازه گیری شده ، توسط سنسورهای فاصله یاب آلتراسونیک URF را قرائت نمود.
1-از طریق پرتکل مدباس RTU:
در این روش با اتصال تمامی سنسور ها به یک خط باس از طریق PLC یا RTU یا نرم افزار ، رنج اندازه گیری شده خوانده شده و عملیات اجرایی انجام می پذیرد در این روش پایه
ارتباطی بر اساس پروتکل مدباس RTU می باشد به طوری که عملکرد به صورت پرسش و پاسخ است ، Master از Slave خاصی در خواست می کند و پاسخ را می گیرد طول کابل تا 1200
متر قابلیت افزایش دارد. این روش به دلیل کاهش یکسری از قطعات و کابل کشی ها  از نظر هزیته مقرون به صرفه تر از روش بعد میباشد در این روش می توان تا 247 سنسور را به
یک خط وصل نمود







2-از طریق فعال سازی دستی و خواندن رنج توسط بستر سریال:
در این روش با فعال سازی پایه RUN کاربر می تواند عدد اندازه گیری شده را به صورت ASCII دریافت نماید و به دستگاههای دیگر انتقال دهد. لازم به ذکر است در این روش فقط رنج
اندازه گیری شده توسط یک سنسور ، قابل قرائت می باشد.

3-از طریق خط ارتباطی 4 تا 20 میلی آمپر:
در این روش با فعال کردن دستی سنسور ها رنج اندازه گیری شده را بر روی بستر آنالوگ 4 تا 20 میلی آمپر انتقال می دهد که باید توسط کارتهای آنالوگ مجزا PLC یا RTU یا کنترلرها
خوانده شده و عملیات اجرایی انجام گردد قابل ذکر است در این روش طول کابل میتواند حتی تا چندین کیلومتر بسته به امپدانس آن افزایش پیدا کند.








انتقال اطلاعات به مرکز کنترل در سنسور آلتراسونیک URF به دو روش با سیم و بی سیم شرح داده شده است:

روش با سیم:

در روش با سیم برای مسافت های کوتاه می توان از دو راه فوق استفاده نمود ولی برای مسافت های طولانی می بایستی یکی از روش های زیر را بکار گرفت.
1- توسط خط دیتای تلفن:
در این روش با دسترسی به خط تلفن اطلاعات به صورت دیتا با مرکز کنترل لینک می گردد. لازم به ذکر است این روش هزینه های نسبتا زیادی در بر دارد.
2- توسط شبکه اینترنت یا شبکه محلی:
در این روش با دسترسی به اینترنت و یا داشتن شبکه مجلی (بستر فیبر نوری) می توان اطلاعات را با مرکز کنترل لینک نمود.







روش بی سیم (تله متری):

1- از طریق پرتکل مدباس RTU با استفاده از رادیو مودمهای صنعتی:
در این روش با توجه به اینکه می توان مستقیما به جای کابل خط باس انتقالی از رادیو مودم صنعتی با بستر ارتباطی RS485 استفاده نمود ، یکسری از هزینه های قطعات کسر می گردد. در
این روش به طور کاملا سریع و امن و بدون داشتن هرگونه هزینه می توان اطلاعات را با مرکز کنترل لینک نمود.








2- از طریق پروتکل مدباس و استفاده از GSM/GPRS مودم:
در این روش از طریق خط ارتباطی پرتکل مدباس اطلاعات را به پردازنده مجهز به یکی از مودمهای GSM یا GPRS انتقال داده که این اطلاعات توسط این مودمها به صورت اس ام اسی یا
از طریق سرور انتقال داده خواهد شد. این روش نیز هزینه کمی در بر دارد.










3- از طریق بستر 4-20 میلی آمپر توسط رادیو مودم:
در این روش با استفاده از بستر جریان آنالوگ اطلاعات توسط کارتهای آنالوگ دریافت شده فرامین کنترلی انجام شده و مقادیر پس از تبدیل به دیجیتال ، توسط رادیو مودم ارسال میگردد.








4- از طریق بستر 4-20 میلی آمپر توسط GSM/GPRS مودم:
در این روش انتقال اطلاعات به صورت روش 3 عمل می کند فقط به جای رادیو مودم از مودم GSM یا GPRS استفاده می گردد.

روش های دیگری چون انتقال از طریق خطوط ماهواره ای و یا دیتای تلفن همراه وجود دارد که به دلیل دارا بودن هزینه های سنگین به آنها نمی پردازیم.
All other trademarks mentioned herein are the property of their respective companies
Copyright © PCA Technology, All rights reserved.

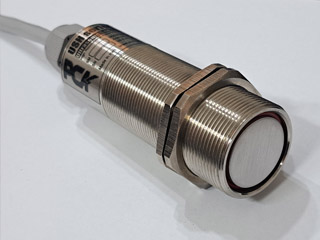

راه های ارتباطی سنسور آلتراسونیک سری URF با دیگر دستگاهها
این شرکت با ایجاد خروجی های متنوع صنعتی در سنسورهای التراسونیک خود ، کاربری و ارتباطات آن را تسهیل نماید. جهت آشنایی با طریقه ارتباط سنسورهای ما و همچنین قرار دادن ان
در پروژه های چند منظوره و آشنایی با راه های انتقال اطلاعات موارد زیر را مطالعه نمایید.
سنسور سری URF و UCL دارای خروجی جریان دوسیمه 4 تا 20 میلی آمپر و دو عدد خروجی سوئیچ HI & LO و یک عدد بستر سریال RS485 با پشتیبانی از پروتکل مدباس RTU
میباشد. هر کاربر با توجه به نوع کاربری می تواند از یکسری از امکانات آن بهره مند گردد که به طور مختصر شرح داده شده است.
تله متری چیست؟
تله متری ( Telemetry ) فرآیند ارتباطی بدون سیم و اتوماتیک همراه با بکارگیری از پرتکل های خاص ارتباطی است که توسط آن می توان کلیه پارامترها را در نقاط غیر قابل دسترس و
دور افتاده ، رویت و کنترل نمود.
اطلاع از سطح مخزن به راحتی و تنها با یک پیامک: چکونه همیشه و در همه جا از سطح مخزن مورد نظرم مطلع شوم؟
با بکار گیری سطح سنج پیشرفته آلتراسونیک این شرکت می توان از امکان ارسال پیامک مقدار سطح سیال به سانتیمتر یا میلیمتر و یا ارسال آلارمهای بیش از حد پر و خالی بر روی موبایل
شخص مرتبط استفاده نمود و همچنین می توان با اتصال لینک رادیویی بین سنسور و پانل نمایشگر فرایند نمایش ارتفاع مخزن و کنترل بی سیم ایستگاه پمپاژ در فواصل دور را به طور
خودکار تسریع نمود.
